Les dimensions d’une échelle à crinoline dépendent à la fois des exigences réglementaires, du modèle d’échelle utilisé et de la configuration du bâtiment ou de l’installation à desservir. Largeur de l’échelle, espacement des échelons, dimensions de la crinoline, hauteur à franchir ou encore type de sortie doivent donc être étudiés ensemble.
Pour les accès permanents en hauteur, le dimensionnement ne consiste pas simplement à choisir une longueur d’échelle. Il faut concevoir un ensemble adapté au support, au niveau d’arrivée et aux contraintes présentes sur site.
À retenir : Sur les échelles à crinoline proposées par MINET Acces, la largeur intérieure de l’échelle est de 588 mm, l’espacement entre les échelons de 300 mm et le diamètre de la crinoline de 700 mm. La hauteur totale, les fixations et la configuration de sortie sont ensuite adaptées au projet.
Les dimensions réglementaires peuvent varier selon le référentiel applicable et la configuration de l’accès. Une étude du projet reste donc nécessaire avant fabrication et installation.

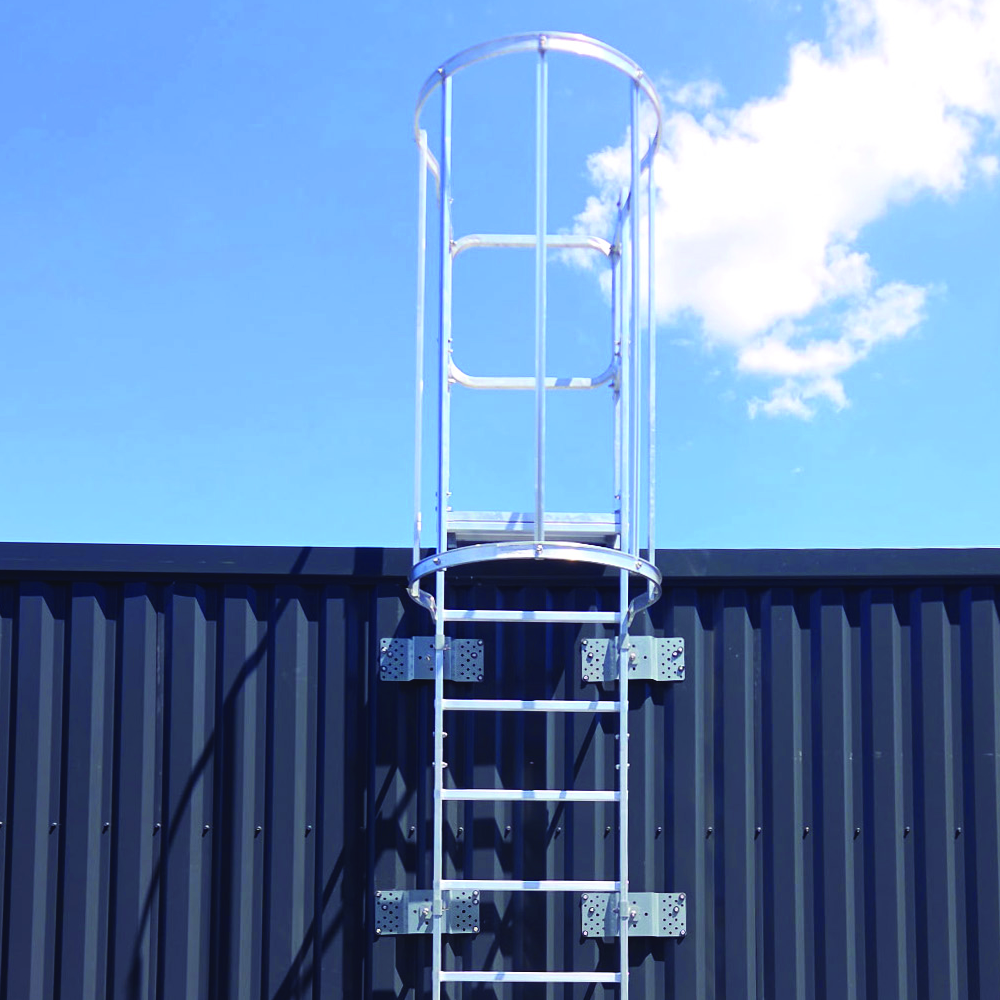

Quelles sont les principales dimensions d’une échelle à crinoline ?
Une échelle à crinoline est constituée de plusieurs éléments dont les dimensions participent à la sécurité et au confort d'utilisation : deux montants verticaux, des échelons, une crinoline composée d'arceaux et de filants et, selon la configuration, une sortie, un passage d'acrotère ou un palier.
Pour les équipements proposés par MINET Acces, les principales caractéristiques sont les suivantes.
Ces valeurs correspondent aux caractéristiques du système d'échelle utilisé par MINET Acces. Elles ne doivent pas être confondues avec l'ensemble des plages dimensionnelles admises par les normes applicables.
| Element | Dimensions du système proposé par MINET Acces |
| Largeur intérieure de l'échelle | 588 mm |
| Largeur extérieure de l'échelle | 638 mm |
| Espacement entre les échelons | 300 mm |
| Dimensions des échelons | 29,5 x 29,5 mm |
| Profil des montants | 65 x 24 mm |
| Diamètre de la crinoline | 700 mm |
| Matériaux principal | Aluminium |

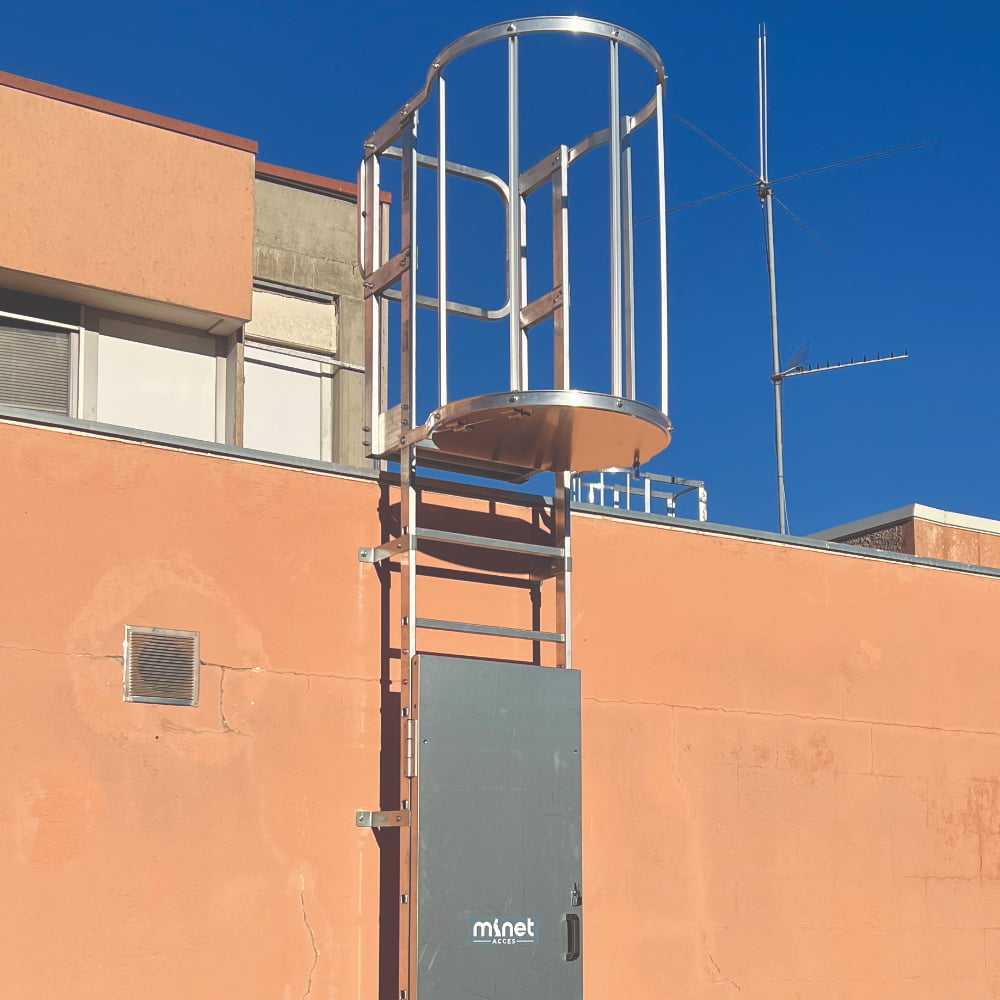

Quelle largeur pour une échelle à crinoline ?
La largeur est une cote essentielle pour permettre à l'utilisateur de monter et descendre dans de bonnes conditions.
La norme NF E 85-016, applicable aux moyens d'accès permanents aux bâtiments et installations industrielles, encadre notamment les dimensions des échelles fixes. Sur les échelles proposées par MINET Acces, la largeur intérieure entre les montants est de 588 mm pour une largeur extérieure de 638 mm.
Cette largeur permet de conserver un espace de progression confortable tout en s'intégrant aux contraintes rencontrées sur les bâtiments industriels, toitures, locaux techniques ou autres ouvrages.
La largeur de l'échelle n'est cependant qu'une partie de son encombrement. Il faut également prendre en compte les pattes de fixation, la distance au support et surtout l'espace occupé par la crinoline.
Quel espacement entre les échelons ?
L'espacement des échelons doit rester régulier afin de permettre une progression naturelle de l'utilisateur.
Sur les échelles à crinoline proposées par MINET Acces, la distance entre deux échelons est de 300 mm.
Les échelons présentent une section de 29,5 × 29,5 mm et disposent d'une surface antidérapante afin d'améliorer l'adhérence lors de la montée et de la descente.
Le respect d'un espacement constant est particulièrement important sur une échelle fixe : contrairement à un escalier, l'utilisateur progresse verticalement et répète le même mouvement sur toute la hauteur de l'accès.
Quelles sont les dimensions de la crinoline ?
La crinoline forme une cage autour de l'utilisateur sur la partie protégée de l'échelle. Selon la NF E 85-016, le dégagement à l'intérieur des arceaux de crinoline doit être compris entre 650 et 800 mm. La distance entre l'échelon et la crinoline doit également être comprise dans cette plage. Le système proposé par MINET Acces possède un diamètre de crinoline de 700 mm, situé au sein de cette plage.
La norme encadre également la constitution de la cage : la distance entre deux arceaux ne doit notamment pas dépasser 1 500 mm, tandis que les filants verticaux doivent être répartis régulièrement.
À retenir : Une crinoline n'est donc pas simplement ajoutée autour d'une échelle existante. Ses dimensions, son positionnement et ses liaisons avec l'échelle doivent être intégrés au dimensionnement global de l'accès.
À quelle hauteur commence la crinoline ?
La hauteur de départ de la crinoline est une autre dimension importante.
Pour les échelles concernées par la NF E 85-016, une crinoline doit être installée lorsque la hauteur de volée est supérieure à 3 000 mm.
La partie la plus basse de la crinoline doit alors se situer à une hauteur comprise entre 2 200 et 3 000 mm au-dessus de l'aire inférieure.
Cette disposition permet de conserver un accès libre au pied de l'échelle tout en assurant la protection de l'utilisateur lors de sa progression en hauteur.
La configuration exacte doit néanmoins être déterminée selon le type d'installation et le référentiel applicable.
Pour approfondir ce sujet, consultez notre guide consacré à la réglementation des échelles à crinoline.
Comment déterminer la hauteur d’une échelle à crinoline ?
Contrairement à la largeur de l'échelle ou au diamètre de la crinoline, la hauteur totale n'est pas une valeur standard. Elle dépend directement de la hauteur à franchir et de la configuration du niveau d'arrivée.
La première mesure à relever est donc la distance verticale entre :
- le niveau de départ de l'utilisateur
- et le niveau d'arrivée à desservir
Il faut ensuite prendre en compte la configuration de la sortie : arrivée directe sur une plateforme, accès à une toiture avec acrotère, sortie sous trappe, accès à une installation industrielle, etc.
Une hauteur à franchir de 5 mètres ne signifie donc pas nécessairement que l'ensemble de l'échelle terminée mesurera exactement 5 mètres. La partie supérieure doit être conçue pour permettre à l'utilisateur de quitter l'échelle et d'accéder à la zone supérieure dans de bonnes conditions de sécurité.
Et pour les grandes hauteurs ?
Le dimensionnement devient plus complexe lorsque la hauteur à franchir augmente.
Selon la hauteur et le référentiel applicable, l'accès peut nécessiter une conception en plusieurs volées avec changement de volée et palier intermédiaire.
L'objectif n'est alors plus uniquement de déterminer la longueur de l'échelle, mais de concevoir l'ensemble du cheminement vertical.
C'est pourquoi MINET Acces étudie les accès à grande hauteur en fonction de la configuration réelle du bâtiment avant de définir la solution.
Quelle distance prévoir entre l'échelle et le mur ?
Une échelle fixe ne peut pas être positionnée directement contre son support. Un espace suffisant doit être conservé derrière les échelons afin que l'utilisateur puisse poser correctement ses pieds.
Cette distance dépend notamment :
- du type de support
- du système de fixation
- de la présence d'un bardage
- d'éventuels obstacles
- de la géométrie de la façade
Les pattes de fixation permettent d'adapter le déport de l'échelle par rapport au bâtiment.
Il ne faut donc pas définir cette cote indépendamment du support. Une façade en béton, un bardage ou une structure métallique peuvent nécessiter des configurations de fixation différentes.
Avis de l'expert MINET Acces : Avant de dimensionner une échelle à crinoline, il est important d'identifier les obstacles présents sur toute la hauteur : bardage, tuyauteries, gaines, débords de toiture, corniches ou autres équipements. Quelques centimètres peuvent suffire à rendre une implantation standard impossible et nécessiter une adaptation des fixations.
Comment dimensionner la sortie de l'échelle ?
La partie haute est souvent celle qui nécessite le plus d'adaptation. L'utilisateur doit pouvoir passer de l'échelle au niveau supérieur sans rencontrer d'obstacle ni créer une zone de chute supplémentaire. Plusieurs configurations sont possibles.
Sortie de face
La sortie de face permet de poursuivre le mouvement de montée pour accéder directement au niveau supérieur. Elle peut être adaptée aux accès sur toiture ou plateforme lorsque l'implantation permet une continuité du cheminement.
Passage d'acrotère
Sur une toiture-terrasse, l'échelle peut arriver contre un acrotère qu'il faut franchir. Le dimensionnement doit alors tenir compte de sa hauteur et de sa largeur. Un dispositif de franchissement peut être prévu afin d'assurer la continuité entre l'échelle et la toiture.
Sortie sous trappe
L'accès peut également déboucher sous une trappe. La position de l'échelle et les dimensions de l'ouverture doivent alors être étudiées conjointement afin de conserver un passage suffisant.
Sortie latérale ou configuration particulière
Certaines contraintes de bâtiment rendent impossible une sortie standard. L'accès peut alors nécessiter une adaptation spécifique. C'est précisément l'intérêt d'une échelle à crinoline sur mesure : les composants sont configurés en fonction du cheminement réel plutôt que d'adapter le bâtiment à une échelle standard.
Quelles dimensions relever pour demander une échelle à crinoline ?
Pour étudier correctement un projet, plusieurs informations sont particulièrement utiles.
| Cote / Information | Pourquoi la relever ? |
| Hauteur à franchir | Déterminer la hauteur de l'échelle |
| Hauteur et largeur de l'acrotère | Concevoir le passage vers la toiture |
| Type de niveau d'arrivée | Définir la configuration de sortie |
| Nature du support | Déterminer le principe de fixation |
| Epaisseur du bardage éventuel | Adapter le déport et les fixations |
| Obstacles sur la façade | Vérifier le dégagement nécessaire |
| Espace disponible au pied | Vérifier l'accessibilité de l'échelle |
| Présence d'une trappe | Adapter la sortie et son implantation |
| Hauteur totale du bâtiment | Vérifier la configuration globale de l'accès |
Des photos du bâtiment et, lorsqu'ils sont disponibles, des plans ou croquis cotés permettent également de faciliter l'étude. Toutes les dimensions n'ont donc pas nécessairement à être définies par le demandeur. L'objectif est surtout de transmettre les caractéristiques du bâtiment permettant de concevoir la bonne solution.
Échelle à crinoline standard ou sur mesure : quelles dimensions peuvent être adaptées ?
Même si certains composants présentent des dimensions définies, une échelle à crinoline reste un équipement largement configurable.
MINET Acces peut notamment adapter la solution à :
- la hauteur à franchir
- la présence d'un acrotère
- une sortie sous trappe
- un accès sur toiture
- la présence d'un bardage
- des obstacles sur la façade
- un besoin de condamnation de l'accès
- un changement de volée
- la configuration du niveau supérieur
L'objectif n'est donc pas de modifier librement toutes les dimensions de sécurité, mais de composer l'installation autour de composants conformes afin qu'elle corresponde au bâtiment.
MINET Acces accompagne les professionnels depuis l'étude de l'accès jusqu'à la fourniture et la pose de l'échelle à crinoline partout en France.
Tableau récapitulatif : dimensions d'une échelle à crinoline
| Dimension | Valeur / principe à retenir |
| Largeur intérieure MINET Acces | 588 mm |
| Largeur extérieure MINET Acces | 638 mm |
| Espacement des échelons MINET Acces | 300 mm |
| Section des échelons MINET Acces | 29,5 x 29,5 mm |
| Diamètre de crinoline MINET Acces | 700 mm |
| Dégagement intérieur de crinoline selon NF E 85-016 | 650 à 800 mm |
| Espacement maximal entre arceaux selon NF E 85-016 | 1 500 mm |
| Départ de la crinoline selon NF E 85-016 | entre 2 200 et 3 000 mm |
| Hauteur totale de l'échelle | Selon la hauteur à franchir et la sortie |
En résumé : Il n'existe pas une dimension unique pour toutes les échelles à crinoline. Certaines cotes sont définies ou encadrées par les normes, tandis que d'autres dépendent du système choisi et surtout de la configuration du bâtiment. Pour les solutions proposées par MINET Acces, l'échelle présente notamment une largeur intérieure de 588 mm, des échelons espacés de 300 mm et une crinoline de 700 mm de diamètre. La hauteur, les fixations et la sortie sont ensuite étudiées selon le projet.
FAQ : Dimensions d'une échelle à crinoline
La largeur dépend du système utilisé et doit respecter les exigences du référentiel applicable. Les échelles proposées par MINET Acces présentent une largeur intérieure de 588 mm et une largeur extérieure de 638 mm.
L'espacement doit être régulier sur l'ensemble de l'échelle. Sur les modèles proposés par MINET Acces, les échelons sont espacés de 300 mm.
La NF E 85-016 prévoit un dégagement intérieur de crinoline compris entre 650 et 800 mm. Le système proposé par MINET Acces possède une crinoline de 700 mm de diamètre.
Selon la NF E 85-016, lorsque la crinoline est requise, sa partie la plus basse doit prendre naissance entre 2,20 et 3 mètres au-dessus de l'aire inférieure. La configuration doit néanmoins être vérifiée en fonction du référentiel applicable à l'installation.
Une échelle à crinoline peut permettre de franchir des hauteurs importantes, mais la conception de l'accès évolue avec la hauteur. Des changements de volée et des paliers intermédiaires peuvent notamment devenir nécessaires. Le dimensionnement doit donc être étudié pour chaque projet.
Il faut mesurer en priorité la hauteur verticale entre le niveau de départ et le niveau d'arrivée. Il est également nécessaire de relever les dimensions de l'acrotère éventuel et de préciser la configuration de la sortie afin de déterminer la longueur et les équipements nécessaires.
Oui, sous réserve de disposer d'une solution de fixation adaptée à la structure du bâtiment. Le type et l'épaisseur du bardage ainsi que la nature du support porteur doivent être identifiés lors de l'étude afin de déterminer le système de fixation approprié.
Oui. La hauteur, le type de sortie, les fixations, le passage d'acrotère, les changements de volée ou encore certains accessoires peuvent être adaptés à la configuration du site. MINET Acces propose des échelles à crinoline sur mesure et peut assurer leur fourniture et leur pose partout en France.
