L’amarrage d’un échafaudage participe directement à la stabilité de la structure. Il permet de relier l’échafaudage à l’ouvrage par l’intermédiaire de points d’ancrage capables de reprendre les efforts auxquels l’installation est soumise.
Mais comment amarrer un échafaudage ? Combien de points d’amarrage prévoir ? Quelle distance respecter entre les ancrages ? Les règles sont-elles différentes avec une bâche ou un filet ?
Le nombre, la position et le type d’amarrages doivent être définis en fonction de la configuration de l’échafaudage, de son environnement, du support et des prescriptions applicables.
L’essentiel à retenir : l’amarrage relie l’échafaudage à l’ouvrage et contribue à sa stabilité. Pour les dispositions de référence d’un échafaudage de moins de 24 m, on retrouve au moins 1 point pour 24 m² lorsqu’il n’est pas recouvert et 1 point pour 12 m² lorsqu’il est recouvert d’une bâche ou d’un filet. Ces valeurs ne remplacent pas la notice du fabricant, le plan de montage ou une étude spécifique lorsque celle-ci est nécessaire.
Qu’est-ce que l’amarrage d’un échafaudage ?
L’amarrage désigne l’ensemble des dispositifs utilisés pour stabiliser un échafaudage en le reliant à un point d’ancrage situé sur l’ouvrage. Il participe notamment à la transmission des efforts horizontaux de l’échafaudage vers la construction.
Il est généralement installé au fur et à mesure du montage et doit être positionné conformément au plan de montage et aux prescriptions techniques applicables.
Il faut cependant distinguer amarrage et ancrage :
| Elément | Rôle |
| Amarrage | Assure la liaison entre l'échafaudage et le point d'ancrage |
| Ancrage | Constitue le point de fixation situé dans ou sur l'ouvrage |
| Ensemble amarrage + ancrage | Permet de transmettre les efforts de l'échafaudage vers l'ouvrage |
Cette distinction est importante : la stabilité ne dépend pas uniquement de la liaison installée sur l’échafaudage, mais également de la capacité du support et de l’ancrage à reprendre les efforts transmis.
À retenir : un amarrage performant installé sur un support insuffisamment résistant ne garantit pas la stabilité de l’installation. L’échafaudage, l’amarrage, l’ancrage et le support doivent être considérés comme un ensemble.
Comment amarrer un échafaudage au mur ?
La fixation d’un échafaudage au mur repose sur une chaîne complète allant de l’échafaudage jusqu’à la structure porteuse.
Avant de mettre en place les amarrages, plusieurs éléments doivent être vérifiés :
- Identifier la configuration de l’échafaudage : dimensions, hauteur, implantation et présence éventuelle de bâches ou de filets.
- Identifier le support : béton, maçonnerie, structure métallique ou autre élément porteur.
- Déterminer les efforts à reprendre conformément à la configuration prévue.
- Choisir un système d’ancrage compatible avec le support et les efforts.
- Positionner les amarrages selon le plan de montage et les prescriptions applicables.
- Vérifier la résistance des ancrages lorsque cela est nécessaire.
Les amarrages sont fixés sur les poteaux intérieurs ou extérieurs de l’échafaudage, voire sur les deux, au plus près d’un nœud de la structure.
Avis de l'expert MINET Acces : Il n’existe pas une méthode de fixation au mur valable pour tous les chantiers. La nature du support, la hauteur et la géométrie de l’échafaudage, son exposition au vent ou encore la présence d’un recouvrement peuvent modifier les efforts à reprendre et donc le choix et la répartition des ancrages.

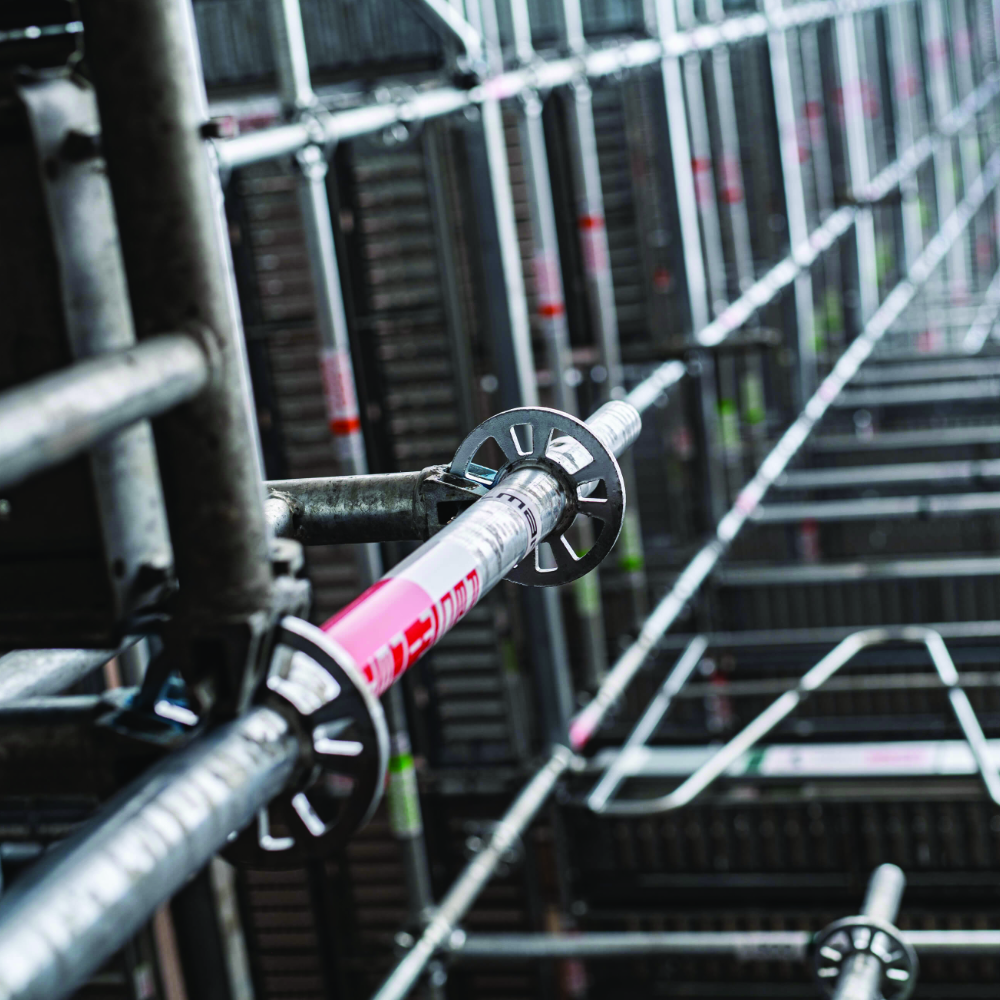

Pourquoi faut-il amarrer un échafaudage fixe ?
Un échafaudage fixe est soumis à différentes sollicitations pendant son utilisation : poids propre de la structure, charges d’exploitation, actions liées à son utilisation mais également effets du vent, particulièrement lorsque la structure comporte une bâche ou un filet.
Les amarrages permettent de transmettre certains de ces efforts à l’ouvrage et de contribuer à la stabilité globale de l’échafaudage.
Le Code du travail encadre par ailleurs strictement le montage et la modification des échafaudages. Ces opérations doivent être réalisées sous la direction d’une personne compétente par des travailleurs ayant reçu une formation adéquate et spécifique. Cette formation porte notamment sur la compréhension du plan de montage et les conditions relatives aux efforts de structure admissibles.
L’amarrage ne doit donc pas être improvisé sur chantier. Il doit respecter la configuration prévue par le fabricant ou être justifié par une étude adaptée lorsque l’installation sort des configurations prévues.
Combien de points d’amarrage faut-il pour un échafaudage ?
C’est probablement la partie que je chercherais à rendre la plus visible de toute la page.
Pour un échafaudage d’une hauteur inférieure à 24 m, MINET distingue deux configurations principales : échafaudage non recouvert et échafaudage recouvert.
| Configuration | Disposition des amarrages |
| Non recouvert - files de poteaux d'extrémité | Tous les 4 m |
| Non recouvert - files de poteaux courants | Tous les 8 m |
| Non recouvert | Au moins 1 amarrage ou ancrage pour 24 m² |
| Recouvert - toutes les files de poteaux | Tous les 4 m |
| Recouvert | Au moins 1 amarrage ou ancrage pour 12 m² |
Ces valeurs correspondent à des dispositions de référence. Elles ne doivent pas être appliquées automatiquement à n’importe quel montage. La notice du fabricant, le plan de montage et les caractéristiques réelles du chantier restent déterminants. Une étude peut modifier la disposition des points d’ancrage.
Quelle distance entre deux ancrages d’échafaudage ?
Il n’existe donc pas une distance universelle entre deux ancrages applicable à tous les échafaudages.
Pour les dispositions précédentes, on retrouve notamment un espacement vertical de 4 m sur les files d’extrémité et de 8 m sur les files courantes pour un échafaudage non recouvert. Avec un échafaudage recouvert, les amarrages sont resserrés à 4 m sur toutes les files de poteaux.
À retenir : ne retenez pas uniquement « un ancrage tous les X mètres ». La densité et l'implantation doivent être considérées ensemble et adaptées à la configuration réelle de l'échafaudage.

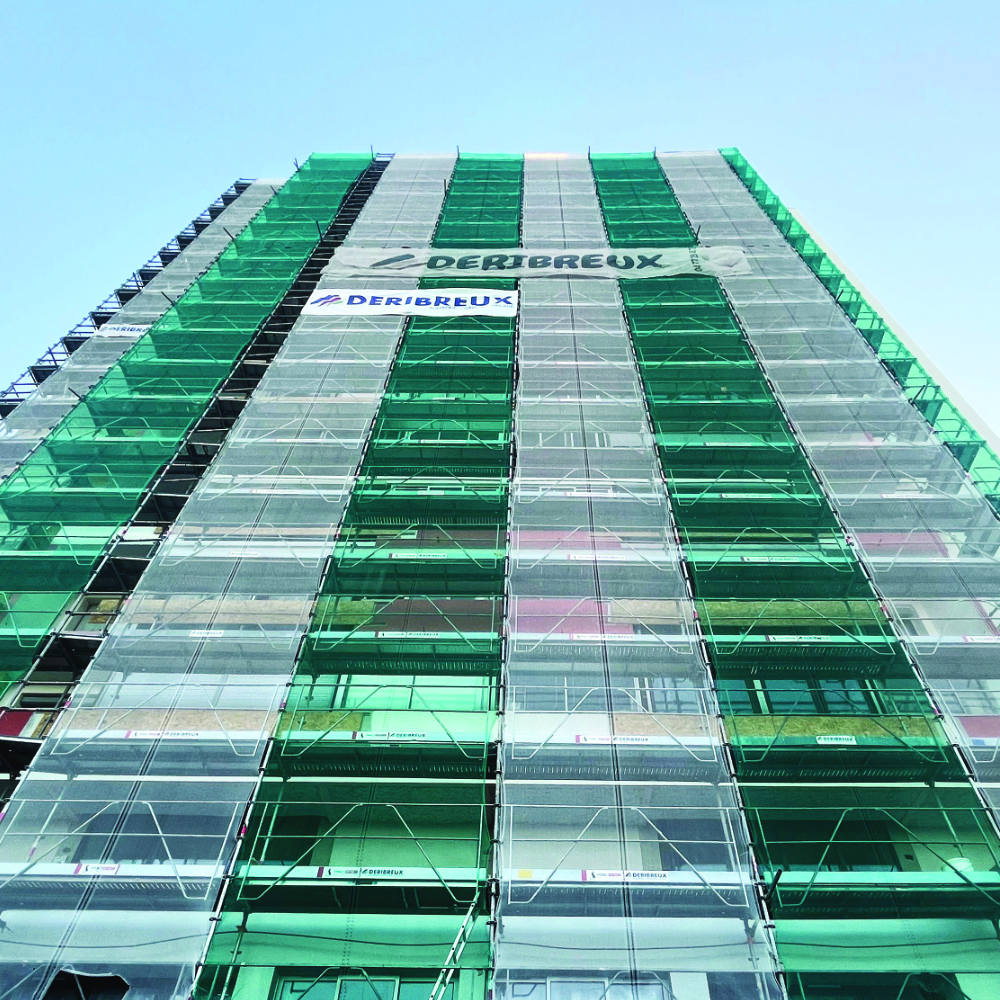

Amarrage d’un échafaudage bâché ou avec filet : quelles différences ?
L’installation d’une bâche ou d’un filet sur un échafaudage modifie son comportement face au vent.
La surface recouverte augmente les sollicitations transmises à la structure et à ses amarrages. C’est pourquoi les dispositions d’amarrage sont plus contraignantes pour un échafaudage recouvert.
Pour un échafaudage de moins de 24 m recouvert d’une bâche ou d’un filet, MINET indique notamment :
- un recouvrement total, retours compris
- des amarrages et ancrages tous les 4 m sur toutes les files de poteaux
- au moins un point d’amarrage ou d’ancrage pour 12 m²
À titre de comparaison, la densité indiquée pour un échafaudage non recouvert est d’au moins un point pour 24 m².
Le fait d'ajouter une bâche ou un filet sur un échafaudage existant ne doit donc jamais être considéré comme une modification anodine.
Comment vérifier la résistance d’un ancrage d’échafaudage ?
La performance de l’ancrage dépend directement du support dans lequel ou sur lequel il est installé.
Avant de choisir une solution, il convient donc d’identifier précisément le matériau et son état.
| Type de support | Point de vigilance |
| Béton | Nature et résistance du béton |
| Brique | Brique pleine ou creuse et état de la maçonnerie |
| Parpaing | Nature du bloc et résistance du support |
| Pierre | Hétérogénéité et état de la maçonnerie |
| Structure métallique | Compatibilité du système de liaison |
| Façade isolée | Identification du support porteur derrière l’isolation |
La résistance supposée d’un matériau ne suffit pas nécessairement à garantir celle du point d’ancrage.
Test d’arrachement : à quoi sert-il ?
Un test d’arrachement d’un ancrage d’échafaudage permet de contrôler la résistance du point de fixation et sa capacité à reprendre l’effort demandé.
Pour un œillet d’ancrage, MINET prévoit un contrôle à l’aide d’un extractomètre calibré.
Cette vérification est particulièrement importante lorsque les caractéristiques réelles du support doivent être confirmées.
Avis de l’expert MINET : la résistance d’un point d’ancrage ne doit pas être estimée uniquement à partir de l’aspect de la façade. Le matériau, son état, le système de fixation et les efforts à reprendre doivent être pris en compte.
Quels systèmes d’amarrage et d’ancrage utiliser ?
La fixation directe dans une façade n’est pas la seule solution possible.
Selon la configuration du chantier et la structure disponible, différents dispositifs peuvent être utilisés.
| Dispositif | Principe |
| Demi-longeron | Relie l’échafaudage au point d’ancrage |
| Œillet d’ancrage | Crée un point rigide permettant la fixation à l’ouvrage |
| Vérin d'amarrage | Réalise un ancrage par compression entre deux surfaces |
| Platine d'ancrage | Permet une fixation au support par chevillage mécanique ou chimique |
| Collier IPN | Permet l’ancrage sur une structure métallique |
| Ceinturage | Utilise un élément structurel existant comme reprise |
| Butonnage | Assure une reprise des efforts vers une surface d’appui |
Ces dispositifs ne sont pas interchangeables. Leur utilisation dépend du support, des efforts à reprendre et de la configuration de l’échafaudage. MINET documente notamment les demi-longerons, œillets, vérins, platines, colliers IPN et différentes solutions de stabilisation.
Quelle réglementation concernant l’ancrage des échafaudages ?
Il n’existe pas dans le Code du travail une règle unique disant simplement qu’un échafaudage doit comporter « un ancrage tous les X mètres ».
La réglementation des échafaudages fixes impose en revanche des exigences relatives au montage, à la stabilité, aux compétences des monteurs et au respect des configurations prévues.
Les articles R.4323-69 à R.4323-80 du Code du travail encadrent spécifiquement l’utilisation des échafaudages. L’article R.4323-69 prévoit notamment que le montage, le démontage ou la modification sensible d’un échafaudage soient effectués sous la direction d’une personne compétente et par des travailleurs ayant reçu une formation adéquate.
La formation doit notamment couvrir la compréhension du plan de montage, les mesures de sécurité liées aux conditions météorologiques et les conditions en matière d’efforts de structure admissibles.
La stabilité de l'échafaudage doit être complétée par des protections périphériques adaptées. Consultez notre guide sur la composition et la réglementation des garde-corps d'échafaudage.
Pour l’utilisateur professionnel, le principe essentiel reste donc le suivant : respecter la notice du fabricant et le plan de montage et, lorsqu’une configuration sort du cadre prévu, disposer des justifications techniques nécessaires.
Exemple : amarrage d’un échafaudage de façade
Prenons le cas d’un échafaudage fixe installé devant une façade pour des travaux de rénovation.
Avant le montage, l’entreprise doit notamment déterminer les dimensions de l’échafaudage, identifier la nature du support et vérifier la configuration prévue par le fabricant. Si l’échafaudage doit ensuite recevoir un filet ou une bâche, cette information doit également être intégrée : le recouvrement modifie la prise au vent et peut nécessiter une densité d’amarrage supérieure.
Les points d’ancrage sont ensuite implantés conformément au plan retenu et leur capacité à reprendre les efforts nécessaires doit être assurée.
L’objectif n’est donc pas simplement de « fixer l’échafaudage au mur », mais de garantir la cohérence de l’ensemble échafaudage - amarrages - ancrages - support.
MINET Acces : l’expertise de l’échafaudage professionnel
MINET Acces accompagne les professionnels dans le choix de leurs échafaudages fixes et équipements de travail en hauteur.
L’expertise du groupe MINET permet également de répondre aux configurations nécessitant une étude technique spécifique, notamment lorsque les conditions d’implantation, d’ancrage ou de stabilisation sortent des configurations standards.
Besoin d’un échafaudage professionnel ou d’un accompagnement pour votre projet ? Contactez l’équipe MINET Acces.
FAQ : Amarrage et ancrage d’un échafaudage
Un échafaudage est amarré à un ouvrage à l’aide de dispositifs reliant sa structure à des points d’ancrage capables de reprendre les efforts prévus. Leur nombre et leur implantation dépendent notamment des dimensions de l’échafaudage, de sa configuration, du support, de son exposition et de la présence éventuelle d’une bâche ou d’un filet.
Les échafaudages sont notamment encadrés par les articles R.4323-69 à R.4323-80 du Code du travail. Le montage doit respecter les prescriptions du fabricant et être effectué par des travailleurs formés, sous la direction d’une personne compétente.
Un système d’ancrage permet de créer un point de liaison avec l’ouvrage capable de recevoir l’amarrage de l’échafaudage. Il peut prendre différentes formes selon la nature du support et la configuration du chantier.
L’amarrage désigne les dispositifs permettant de relier l’échafaudage aux ancrages de l’ouvrage afin de contribuer à sa stabilité et de transmettre les efforts auxquels la structure est soumise.
Pour les dispositions de référence présentées par MINET pour un échafaudage de moins de 24 m, on retrouve au moins un point pour 24 m² lorsqu’il n’est pas recouvert et un pour 12 m² lorsqu’il est recouvert. La configuration réelle doit cependant être vérifiée selon les prescriptions applicables.
La fixation nécessite d’identifier le support, de déterminer les efforts à reprendre, de choisir un ancrage adapté puis de positionner les amarrages conformément au plan de montage. La résistance des points d’ancrage doit être adaptée aux efforts prévus.
Selon le dispositif et la configuration, la résistance du point d’ancrage peut être vérifiée par un essai d’arrachement. Pour ses œillets d’ancrage, MINET indique notamment l'utilisation d'un extractomètre calibré.
Oui, les dispositions de référence sont plus contraignantes pour un échafaudage recouvert. MINET indique au moins un point pour 12 m² pour un échafaudage recouvert de moins de 24 m, contre un pour 24 m² pour un échafaudage non recouvert.
